活用事例

盆栽の3Dデータ化

盆栽の3Dデータ化

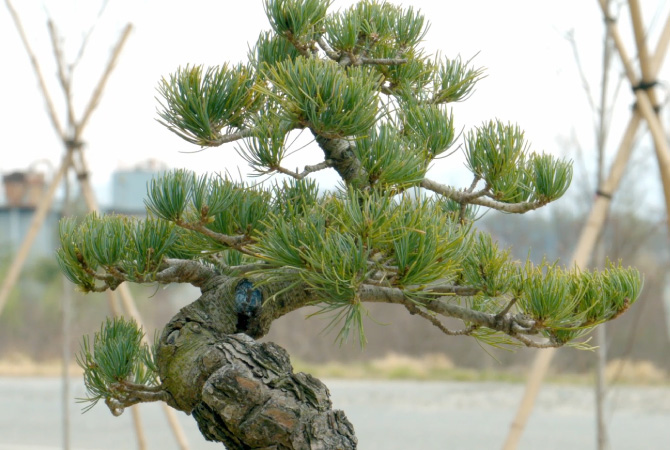

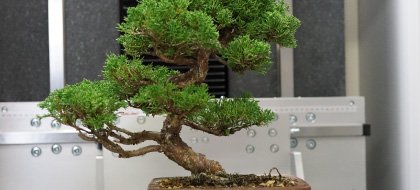

盆栽盆栽
  • 撮影装置:phoenix v|tome|x c450
  • 試料寸法:300 × 340 × 330 mm
  • 撮影時間:180 分
  • ボクセルサイズ:111μm

課 題

本物の盆栽を正確に3Dデータ化したい

盆栽をスキャンして、その形状を忠実に3Dデータ化することが課題でした。植物は自由曲面やアンダー、中空形状で構成される極めて複雑な形状を持つため、従来の光学式の3Dスキャンではデータ化が困難でした。

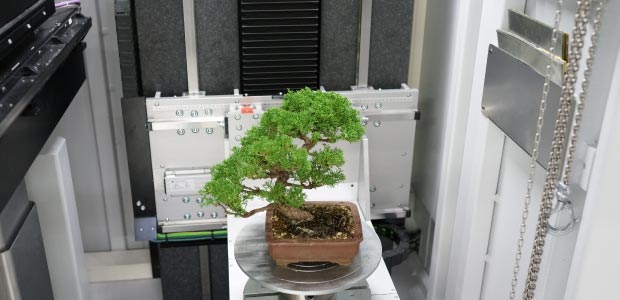

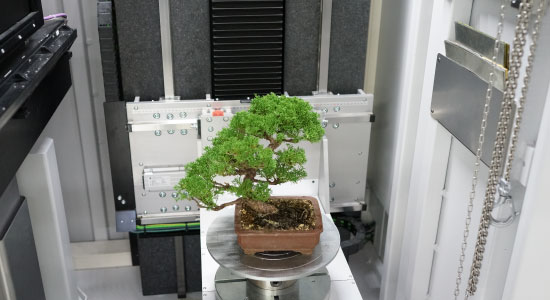

ミリフォーカスCTで盆栽を3DスキャンミリフォーカスCTで盆栽を3Dスキャン

提 案

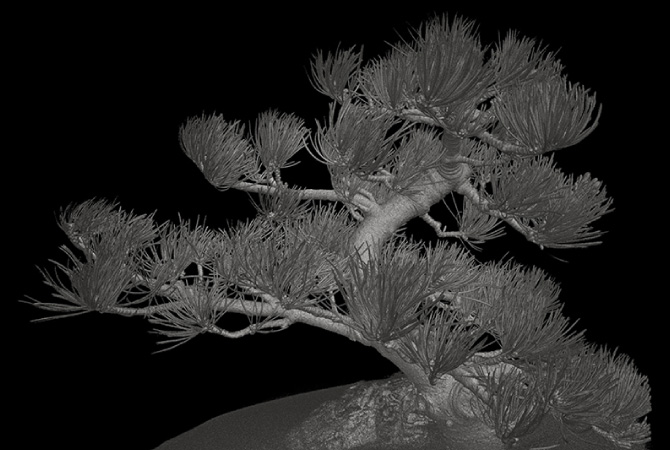

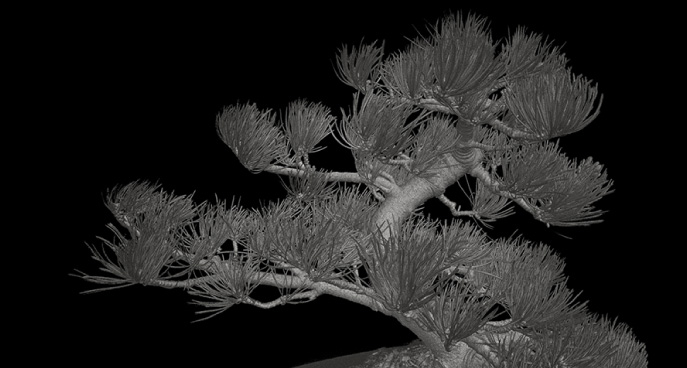

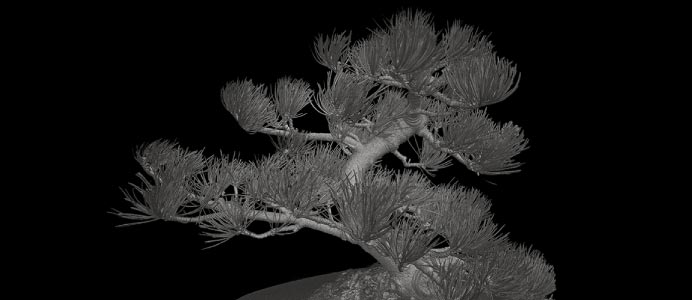

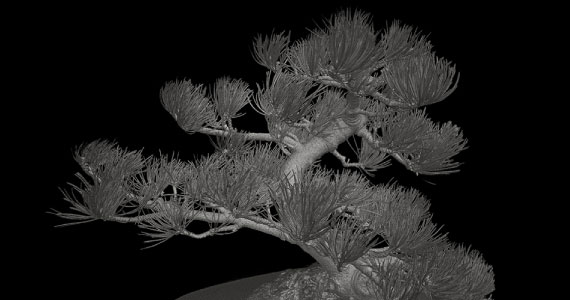

3Dデータ化された盆栽3Dデータ化された盆栽

CTでは形状に関係なくスキャン可能
生産性の向上と品質の安定化を実現する

物体を透過するX線をもちいるCTスキャンであれば、複雑な凹凸やアンダーを持つ植物でも、高い精度で3Dデータ化することが可能です。
細く伸びた松葉は3Dデータ化する際に欠けが生じてしまいますが、ノイズ除去や葉を太らせるなどのデータ処理を行うことで、非常に綺麗な3Dデータを作成することができます。

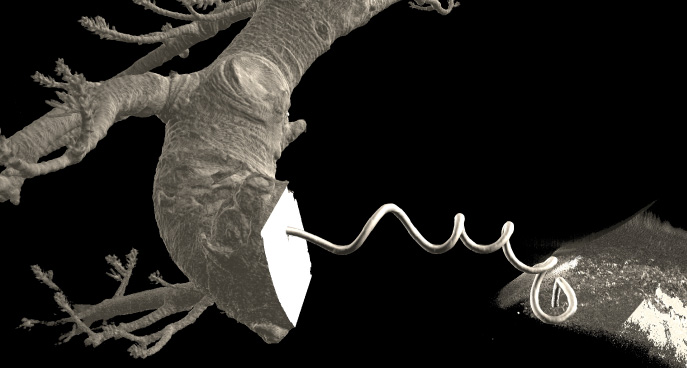

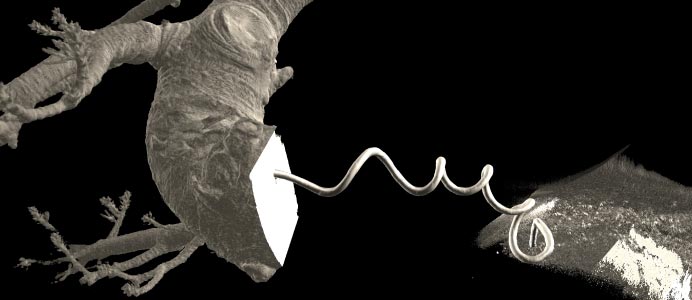

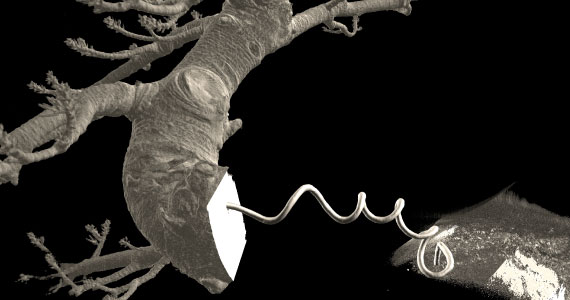

盆栽内部の針金を可視化盆栽内部の針金を可視化

盆栽の内部まで可視化
外観から判らなかった構造が判明

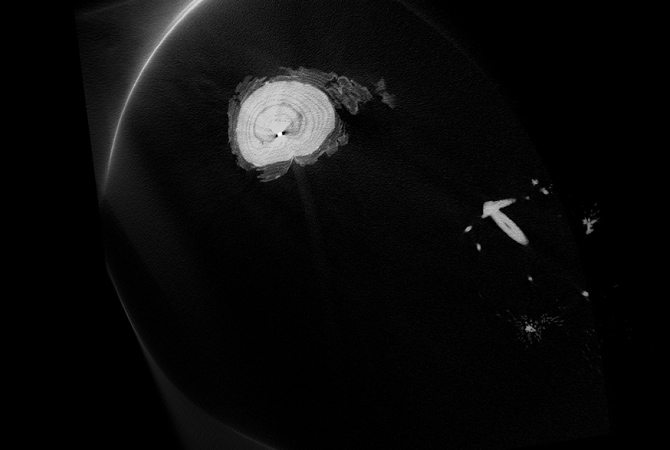

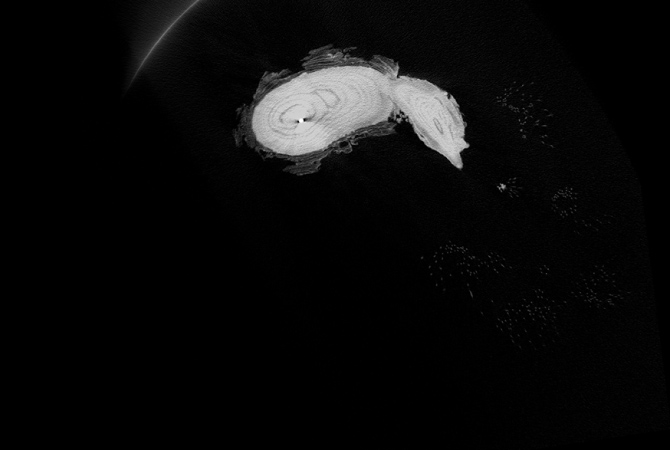

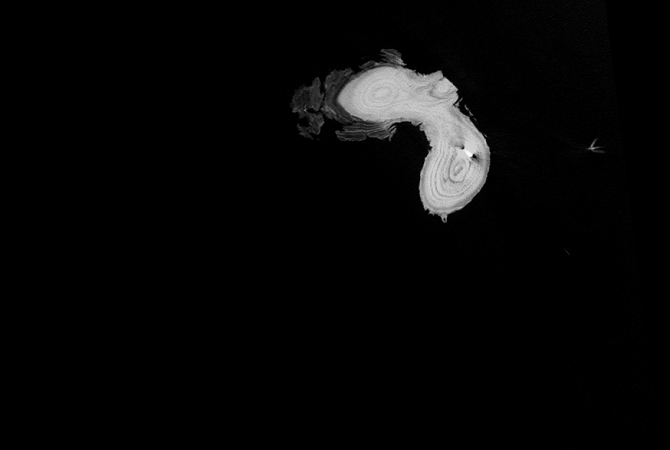

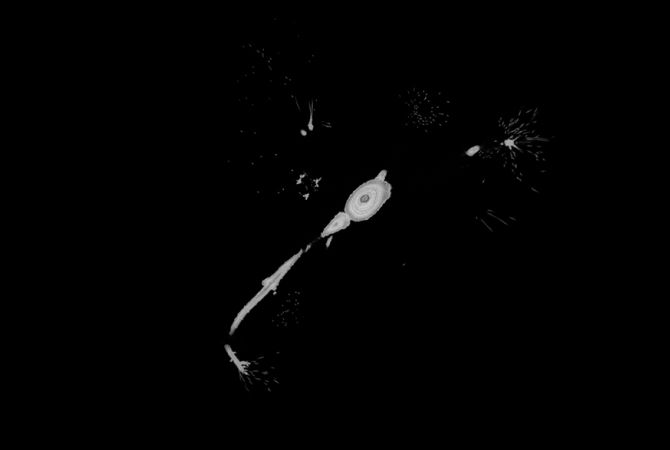

また、樹木の内部までスキャン出来るため、接木した際に内部に取り込まれたと考えられる針金や、幹の年輪まで可視化することが出来ました。

サンプル撮影動画

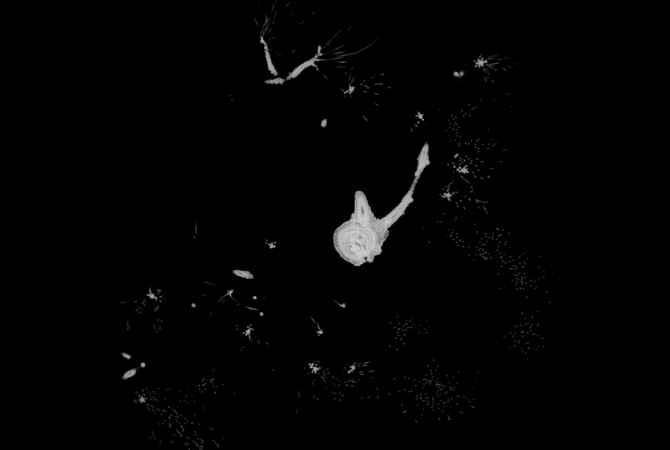

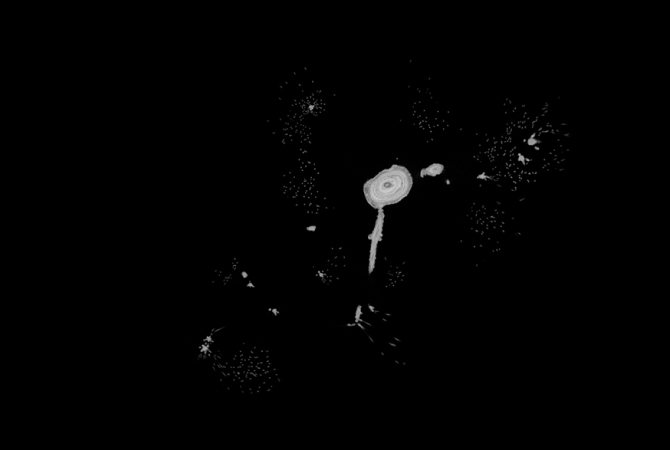

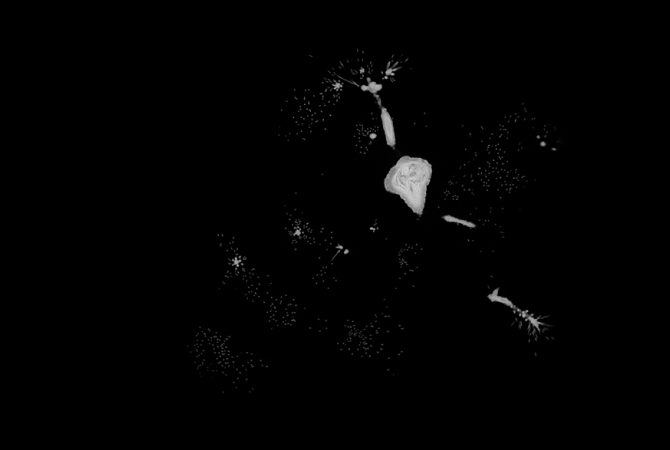

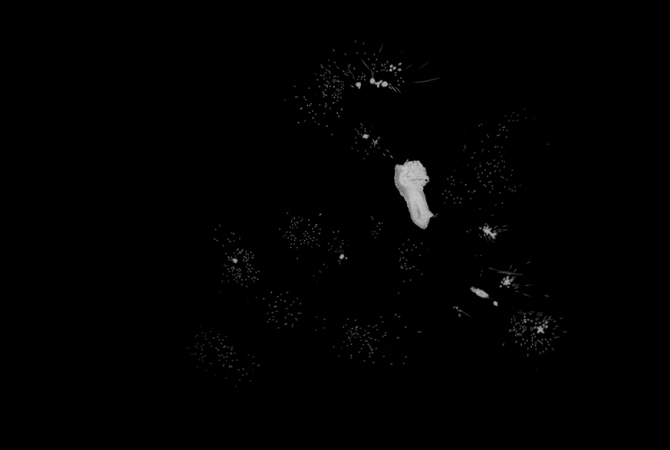

サンプル撮影画像
